ESA UV-2

Description

ESA UV-2

SHUTTER SHR DN20 220VAC G3/4″ hoặc SHUTTER SHR DN20 220VAC G1/2″

ESA SHUTTER SHR is a vision dimming device for ESA UV-2 flame detectors, in applications with permanent burner operation. The device is installed between the burner and the flame detector, so that it can interrupt the light radiation to the sensor when activated.

Van an toàn UV2 shutter SHR ESA SHUTTER SHR là van an toàn sử dụng cùng với cảm biến ngọn lửa UV-2 của ESA, trong các ứng dụng vận hành lò đốt cố định (dùng cho hệ thông hoạt động 24/24). Thiết bị này được lắp đặt giữa đầu đốt và đầu báo cháy, để ngắt bức xạ ánh sáng tới cảm biến khi nó được kích hoạt. Do đó, ESA SHUTTER SHR cho phép việc kiểm tra định kỳ của cảm biến ngọn lửa ESA UV-2. ESA SHUTTER SHR mà không cần dừng hệ thống. Van UV2 Shutter SHR (có thân nhôm đặc biệt thích hợp cho các ứng dụng công nghiệp, làm việc trong môi trường nhiệt độ cao.

Thông số kỹ thuật cơ bản của van an toàn Esa Pyronics UV2 shutter SHR  :

Điện áp nguồn: 115 hoặc 230Vac, +10÷-15%

Tần số: 50÷60 Hz

Loại nguồn điện: pha-trung tính, không phù hợp với điện áp pha-pha.Loại trung tính phù hợp cho cả hệ thống trung tính nối đất và không nối đất.

Hệ số hấp thụ: tối đa 51 VA

Nhiệt độ hoạt động : -20÷60°C

Nhiệt độ bảo quản: -20÷80°C

Hệ thống dây điện: đầu nối nhanh với bộ chỉnh lưu

Đầu vào cáp nối điện: đầu vào ren cái M20x1.5

Trọng lượng :  900g

Cấp độ bảo vệ: IP65

Vị trí lắp đặt: bất kỳ, nhưng không đảo ngược cuộn coil

Hướng cuộn coil : 360°

Môi trường làm việc: Không phù hợp với môi trường dễ cháy nổ, ăn mòn

Vật liệu thân van: nhôm, đồng thau, thép

Cố định thân van : Male-female 3/4” – ren DN20

KIT SHUTTER Ren kết nối đầu đốt: Male 3/4” DN20 hoặc 1/2” DN15

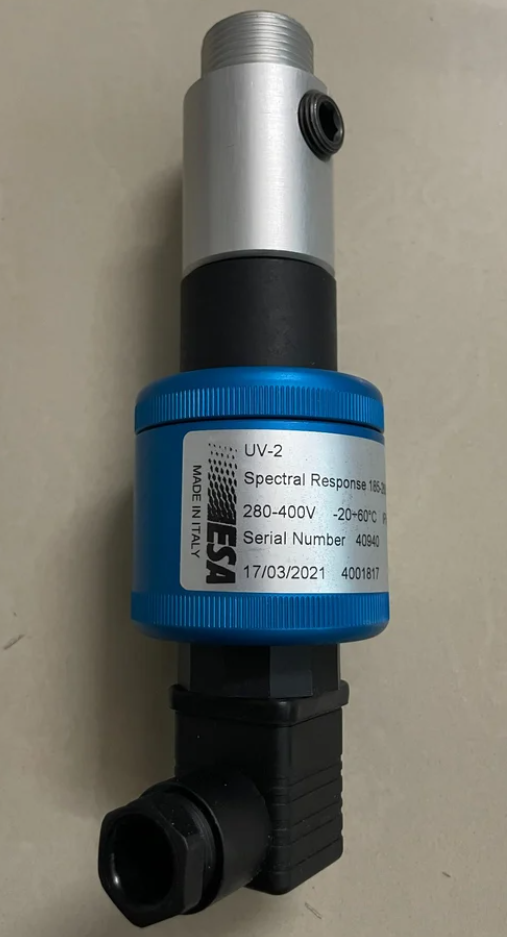

Cảm biến ESA Pyronics là một đầu báo ngọn lửa UV-2 với Hỗ trợ 10673 3/4″ CHLG-2. Đầu báo ngọn lửa này được sử dụng kết hợp với Shutter SHR cho các ứng dụng vận hành đầu đốt liên tục. Đầu báo ngọn lửa được chia thành 4 phần:

• Phích cắm điện
• Housing (vỏ bọc)
• Phần kết nối nhiệt (thủy tinh thạch anh kèm miếng đệm)
• Phần kết nối làm mát

Đầu báo ngọn lửa có phần ren 3/4″ để kết nối với thân nhôm đúc của Shutter SHR. Trong phần ống UV chứa đầy khí sẽ bị tia UV làm ion hóa, dùng cho các hệ thống điện tử ESA khác. UV2 có thể được sử dụng với tất cả các hệ thống điện tử mà ESA sản xuất hoặc với bất kỳ hệ thống nào khác miễn là ống được vận hành trong giới hạn của nó.

Thông số kỹ thuật cơ bản của van an toàn Esa Pyronics UV-2 SCANNER+CHLG 2 (3/4″BSP) (P/N: 074903)

Nhiệt độ hoạt động:  -20 đến + 60C

Cung cấp điện áp: 280-400V

Đáp ứng quang phổ: 185-260 nm

Kết nối khe ngắm:  3/4″

Xả điện áp khởi động (với bức xạ UV) : 280V

Bảo vệ điện :  IP54

Điện áp hoạt động (đề xuất) : 325 +/- 25V

Dòng xả (đề xuất) :100μA

Bảo hành trọn đời với bộ xả liên tục >10.000 giờ.
