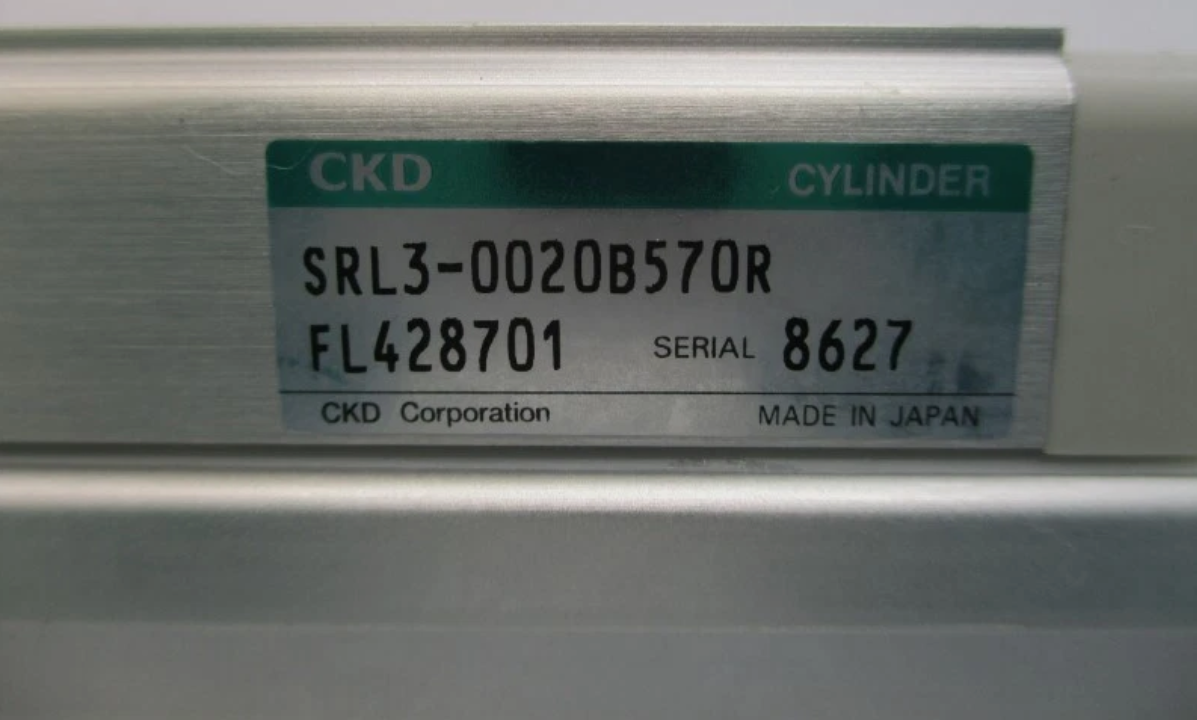

CKD SRL3-00-20B-570-R

Xi lanh ( Rodless cylinder) SRL3

Xi lanh không trục SRL3 có hộp vận chuyển một mảnh và pít-tông chạy toàn bộ chiều dài hành trình của nó được trang bị đai đệm bên trong để duy trì áp suất không khí kết hợp với dải bịt kín bụi bên ngoài để bảo vệ khỏi các chất gây ô nhiễm. Thiết kế này làm cho chân đế nhỏ gọn hơn so với các xi lanh kiểu thanh khác.

Đặc tính kĩ thuật:

• Kích thước nòng (mm): 12,16,20,25,32,40,50,63,80,100.
• Cổng cấp khí: M5 (cho kích thước nòng 12mm, 16mm), Rc1/8 ( cho kích thước nòng 20mm, 25mm), Rc1/4 ( cho kích thước nòng 32mm, 40mm), Rc3/8 ( cho kích thước nòng 50mm,63mm), Rc1/2 ( cho kích thước nòng 80mm, 100mm).
• Lưu chất: Khínén.
• Áp suất hoạt động: 0.1 MPa tới7 MPa.
• Áp suất trần: 1.05 Mpa.
• Nhiệt độ lưu chất và môi trường: 5°C tới60°C.
• Hành trình tiêu chuẩn (mm): đa dạng kích thước từ 100mm, 200mm, 500mm cho tới 5000mm.
• Tốc độ piston: 50 tới 2000 mm/s.
• Giảm chấn: Đệm khí
• Dầu bôi trơn: Không yêu cầu tra dầu
